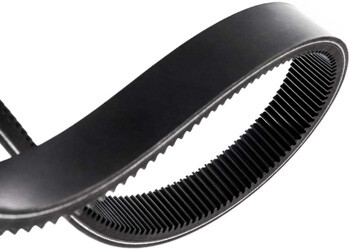

Широкий клиновой ремень без обертки боковых граней Gates MULTI-SPEED
Ремень Multi-Speed™ компании Gates обладает наилучшими эксплуатационными свойствами при работе в вариаторных приводах. Этот ремень без каких-либо проблем самостоятельно устанавливается в канавке шкива, что обеспечивает возможность его работы в широком диапазоне скоростей вращения и соотношения скоростей. Помимо ассортимента стандартных ремней Multi-Speed™ по запросу могут поставляться ремни специальных размеров (ширина верхней поверхности, толщина и угол клина).
Преимущества
• Максимальный диапазон регулировки скоростей.
• Высокая несущая способность.
• Плавность работы оборудования.
• Исключительно длинный срок службы.
• Диапазон температур: от –30°C до +60°C.
Конструкция
• Специально разработанный контур формованного зуба повышает гибкость ремня. Такие зубья обеспечивают максимальное рассеивание тепла, что существенно снижает уровень рабочих температур.
• Высокая поперечная жесткость обеспечивает высокую степень устойчивости к перекосу ремня в шкивах. Результатом этого является равномерное распределение нагрузки и снижение износа.
• Равномерный химический состав и толщина подкорда обеспечивают плавность и бесшумность хода.
• Сочетание этих конструкционных особенностей дает возможность достижения максимального диапазона регулировки скорости вращения.
Профили и номинальные размеры
| Типоразмер | Ширина верхней поверхности (мм) | Толщина (мм) | Угол (°) | Диапазон длин (внутренняя длина, мм) | |
Специальный размер Gates | 13 | 13 | 6 | 26 | 600 - 900 |
| 23 | 23 | 8 | 26 | 525 - 1500 | |
| 28 | 28 | 9 | 26 | 650 - 1600 | |
| 37 | 37 | 10 | 28 | 800 - 2240 | |
| 47 | 47 | 13 | 28 | 1000 - 2240 | |
Размеры ISO R1604 | W16 | 17 | 6 | 24 | 630 - 1000 |
| W20 | 21 | 7 | 26 | 630 - 1250 | |
| W25 | 26 | 8 | 26 | 710 - 1600 | |
| W31.5 | 33 | 10 | 26 | 900 - 2000 | |
| W40 | 42 | 13 | 28 | 1120 - 2500 | |
| W50 | 52 | 16 | 28 | 1400 - 3150 | |
| W63 | 65 | 20 | 30 | 1800 - 3150 |
